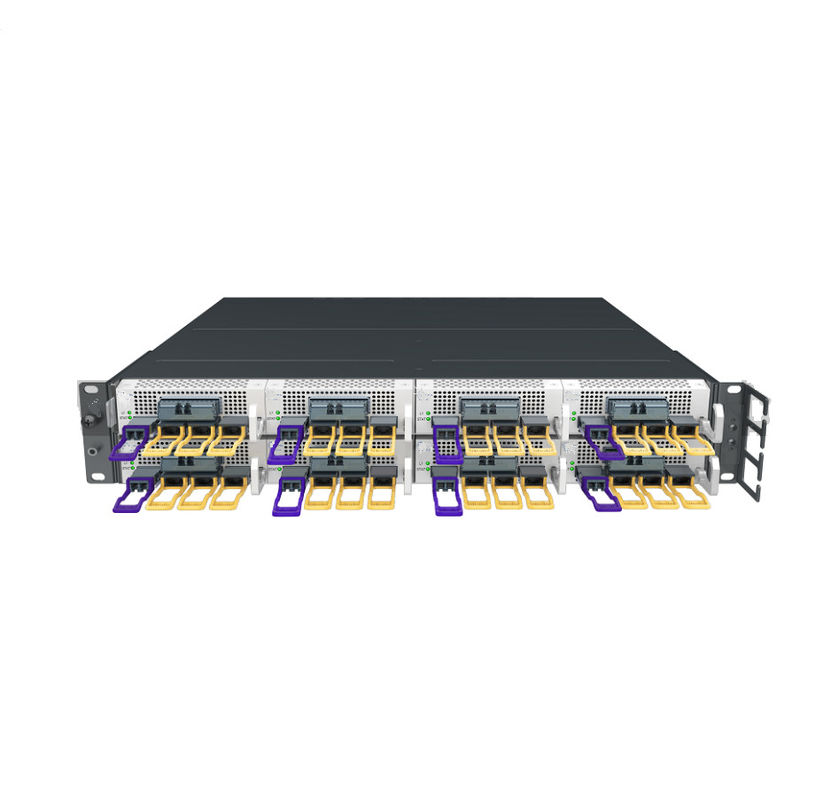

2U Data Center Interconnection Network Transport Platform CFP2 QSFP28 Giao diện

Mô tả sản phẩm

Nền tảng vận chuyển kết nối trung tâm dữ liệu 2U Hỗ trợ cổng 400G CFP2 Coherent và QSFP28

Thiết bị kết nối trung tâm dữ liệu và thiết bị mạng cốt lõi tàu điện ngầm T500 là một thiết bị truyền dẫn đầu ngành, mô-đun, hoàn toàn tách rời và công suất cao thế hệ mới của thiết bị truyền quang.Nó cung cấp khả năng mạng linh hoạt, đa dạng các giao diện khách hàng, các nhà cung cấp điện có thể lựa chọn và khung đơn cho các mô-đun dịch vụ quang học và điện làm cho nó phù hợp cho việc kết nối giữa các thiết bị lớn,Trung tâm dữ liệu trung bình hoặc nhỏ, metro và khu vực rộng mạng mạng cũng như doanh nghiệp và trung tâm máy tính kết nối hoặc sao lưu.Thiết bị có thể tạo thành một mạng truyền và chuyển tiếp phân chia bước sóng điểm đến điểm, một mạng lưới chuyển tiếp quang học tích cực và thụ động đa điểm, một mạng FOADM hoặc ROADM phân chia bước sóng vòng hoặc một mạng FOADM hoặc ROADM phân chia bước sóng lưới đầy đủ.Thiết bị cung cấp giao diện dịch vụ khách hàng phong phú (400GE), 100GE, OTU4, 10GE, OTU2, SDH, 10G Wan v.v.) và khả năng bảo vệ OMS / OTS / OCH. Capacity lượng truyền tối đa của khung đơn là 3.2Tb / s.

T500 Chassis giới thiệu

2RU cao; 19 và 21 inch giá đỡ gắn với độ sâu bằng hoặc lớn hơn 600mm
3 loại nguồn điện: 110V/220V AC, 240V HDC và -48V DC
800 watt và 1300 watt tùy chọn công suất đầu ra
Nguồn cấp năng lượng có thể cắm nóng và bảo vệ 1+1
mật độ cao với 8 1/4 thẻ dịch vụ kích thước khe cắm hoặc 4 1/2 thẻ dịch vụ kích thước khe cắm
Chassis đơn cho cả dịch vụ quang học và OTN
3.2T dung lượng trong khung đơn
Sự dư thừa của bộ điều khiển, giao diện quản lý kép với OSPF, L3 bị cô lập

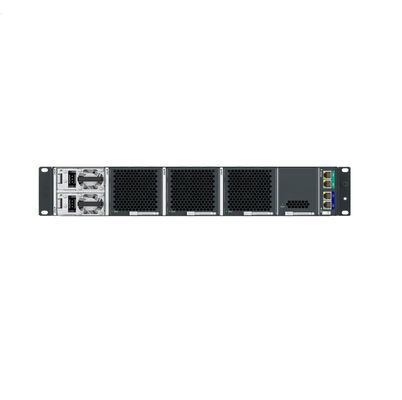

Phương pháp phân tán nhiệt phía trước và phía sau với 3 Fan làm mát gió, 2 + 1 Fan bảo vệ
Mở giao diện quản lý tiêu chuẩn, Netconf, YANG/Openconfig
Quản lý thiết bị nâng cao, giám sát trạng thái chạy, báo cáo báo động, thời gian thực/15 phút/24 giờ giám sát và ghi lại hiệu suất quang học và dịch vụ, ghi chép, quản lý người dùng và đo từ xa
Nhiệt độ hoạt động xung quanh: ngắn hạn -5°C+45°C/23°F113°F, dài hạn 0°C+40°C/32°F104°F
Nhiệt độ lưu trữ: -40°C+85°C/-40°F
Độ ẩm tương đối: ngắn hạn 5%~90%, dài hạn 5%~85%

T500 Đưa ra xe trượt tuyết quang học

Máy trượt quang bao gồm các thông số kỹ thuật khác nhau của các bộ khuếch đại điểm cuối quang học mô-đun, bộ khuếch đại đường quang, thẻ WSS, thẻ TFF, thẻ đồng bộ thời gian Đông / Tây PTM, thẻ bảo vệ quang học,OTDR, OCM, v.v. Nó có thể tạo thành phân vùng bước sóng điểm đến điểm, rơle đa điểm, mạng phân vùng bước sóng nhẫn và topology mạng quang phân vùng bước sóng lưới đầy đủ cho các nhu cầu khác nhau.Nó hỗ trợ các chế độ bảo vệ của OCH, OMS và OTS, và có thể đáp ứng các yêu cầu mạng khác nhau

Máy tăng cường quang học đầu cuối

Kích thước bảng 1/2-slot; BA tích hợp, PA, OSC và VOA hai chiều
Đối với tăng EDFA, BA hỗ trợ 8-18dB và 15 ~ 25dB, PA hỗ trợ 15 ~ 25dB và 22 ~ 35dB và hỗ trợ năng lượng bão hòa 21dBm và 23dBm
Hỗ trợ OTDR bên ngoài và giao diện đặc biệt kết nối OCM
Mô-đun OCM tích hợp tùy chọn; Mô-đun OTDR tích hợp tùy chọn

Máy kéo tăng cường đường quang

Kích thước bảng 1/2-slot; tích hợp LA, OSC và VOA hai chiều
Đối với tăng EDFA, LA hỗ trợ 15 ~ 25dB và 22 ~ 35dB và hỗ trợ năng lượng bão hòa 21dBm và 23dBm
Hỗ trợ giao diện OTDR và OCM bên ngoài
Mô-đun OCM tích hợp tùy chọn; Mô-đun OTDR tích hợp tùy chọn

9 độ Twin Wavelength Selective Switch (WSS) Sled với bộ khuếch đại quang học tích hợp

Kích thước bảng 1/2-slot; tích hợp WSS đôi (Wavelength Selective Switch), BA, PA, OSC và pre-VOA
Đối với mô-đun EDFA, tăng BA là 15 ~ 25dB, tăng hỗ trợ PA 15 ~ 25dB và 22 ~ 35dB và hỗ trợ điện bão hòa 21dBm và 23dBm
Hỗ trợ giao diện OTDR và OCM bên ngoài
Mô-đun OCM tích hợp tùy chọn; Mô-đun OTDR tích hợp tùy chọn

Thẻ TFF

Kích thước bảng 1/4 khe; FOADM bảng đơn (TFF), hai hướng ((vùng đông và phía tây)
4 làn sóng thêm và giảm
Xây dựng trong express VOA để làm cho sức mạnh của sóng lên ánh sáng bằng với giao diện express

Thẻ bảo vệ quang học

Kích thước bảng 1/4 khe cắm; bảo vệ 1 + 1
Thẻ đơn kênh và hai kênh
Chuyển đổi ngưỡng chênh lệch công suất hỗ trợ và chuyển đổi ngưỡng giá trị tuyệt đối công suất
Hỗ trợ chuyển đổi trả lại và không trả lại
Thời gian phục hồi chờ hỗ trợ
hỗ trợ nguồn tắt, nguồn vào, cắm nóng và không có khóa ánh sáng
Mức ngưỡng hỗ trợ hysteresis

Thẻ PTM

Kích thước bảng 1/4 khe; Hai biến thể về hướng đông và tây
Nó hỗ trợ 1588 đồng hồ relé, passthrough thông qua và thêm / thả

Thẻ OTDR

Kích thước bảng 1/4 khe; Cấu hình linh hoạt của 8 giao diện bên ngoài
Độ dài sóng hoạt động 1501nm
Khoảng cách phát hiện hơn 80km và độ chính xác phát hiện dưới 20m

Thẻ OCM

Kích thước bảng 1/4 khe; Cấu hình linh hoạt của 8 giao diện bên ngoài
Khoảng cách kênh 50Hz, 100Hz có thể cấu hình

T500 Transponder và MuxPonder xe trượt tuyết

Transponder và MuxPonder xe trượt tuyết bao gồm nhiều mô hình, mật độ cao và thẻ dịch vụ dung lượng cao,hỗ trợ nhiều loại dịch vụ khách hàng và có thể đáp ứng các yêu cầu cho các ứng dụng khác nhauNó hỗ trợ giao diện liên kết lên 400G / 200G và có các chức năng phong phú về quản lý bảo trì, giám sát hiệu suất, báo cáo báo động và đo từ xa.thuận tiện cho thiết bị hàng ngày và bảo trì và quản lý.

400G/200G Transponder

Kích thước bàn 1/4
Giao diện khách hàng
Hỗ trợ 4xQSFP28, 400GE/100GE/OTU4/FlexE/FlexO
1x400GE hỗ trợ QSFP-DD
Hỗ trợ cài đặt lỗi địa phương và thông qua, thông qua lỗi từ xa và các tín hiệu bảo trì khác
Hỗ trợ LLDP; Hỗ trợ Ethernet RMON và số liệu từ xa về hiệu suất Ethernet, năng lượng máy thu quang mô-đun quang học, dòng thiên vị, vv
Hỗ trợ đo độ trễ, thử nghiệm lặp lại, vv; Hỗ trợ tắt laser tự động
Giao diện đường dây
1xCFP2 DCO, mã hóa 16QAM, hỗ trợ tỷ lệ 400G và 200G
Tần số 191.3 ~ 196.1thz, hỗ trợ khoảng thời gian 75G/100G
Hỗ trợ giám sát hiệu suất và đo từ xa công suất máy thu, tiền FEC, dòng bias laser và nhiệt độ hoạt động laser
Hỗ trợ đo độ trễ, thử nghiệm vòng lặp, vv; Chuyển đổi bảo vệ dưới 50ms

200G MuxPonder

Kích thước bảng 1/2 khe cắm
Giao diện khách hàng
Hỗ trợ hai biến thể: 20xSFPP và 1xQSFP28 + 10xSFPP
Hỗ trợ 100GE/100GE FlexE/OTU4/10GE /OTU2/STM-64/10GE WAN và v.v.
Hỗ trợ cài đặt lỗi địa phương và thông qua, thông qua lỗi từ xa và các tín hiệu bảo trì khác
Hỗ trợ LLDP; Hỗ trợ Ethernet RMON và số liệu từ xa về hiệu suất Ethernet, năng lượng máy thu quang mô-đun quang học, dòng thiên vị, vv
Hỗ trợ đo độ trễ, thử nghiệm lặp lại, vv; Hỗ trợ tắt laser tự động
Giao diện đường dây
Mã hóa 1xCFP2 DCO, 16QAM và QPSK, hỗ trợ tốc độ 200G
Tần số 191.3 ~ 196.1thz, hỗ trợ khoảng thời gian 75G và 100G
Hỗ trợ giám sát hiệu suất và đo từ xa công suất máy thu, FEC trước, dòng bias laser và nhiệt độ hoạt động laser
Hỗ trợ đo độ trễ, thử nghiệm vòng lặp, vv; Chuyển đổi bảo vệ dưới 50ms
