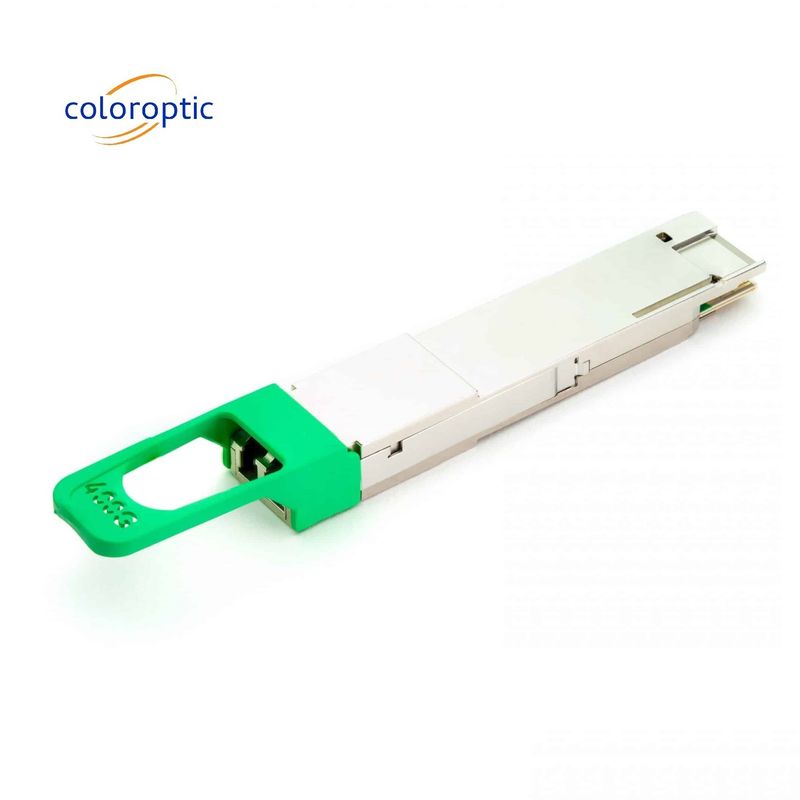

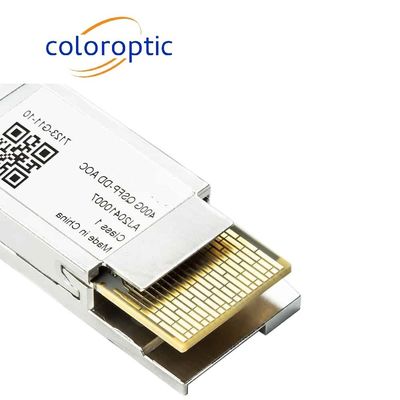

Innolight 400G QSFP-DD FR4 mô-đun đơn chế độ với CDR kép tiêu thụ điện 10W
Thông tin chi tiết sản phẩm:
Place of Origin: | China |
Hàng hiệu: | Color Optic |
Chứng nhận: | ROHS |
Số mô hình: | CO-QDD85F4C |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 2 |
---|---|
Giá bán: | negotiable |
chi tiết đóng gói: | Niêm phong khay và thùng carton |
Thời gian giao hàng: | 5-8 ngày |
Điều khoản thanh toán: | TT, LC, Công Đoàn Phương Tây |
Khả năng cung cấp: | 1000 miếng / tháng |
Thông tin chi tiết |
|||
Phạm vi nhiệt độ: | 0~75°C | điều chế: | PAM4 |
---|---|---|---|
Yếu tố hình thức: | QSFP-DD | Ứng dụng: | Mạng Ethernet |
Tốc độ dữ liệu: | 400g | Khoảng cách: | 2km |
DDM: | Vâng. | Loại sợi: | chế độ đơn |
Làm nổi bật: | Innolight 400G QSFP-DD FR4,Mô-đun FR4 400G QSFP-DD |
Mô tả sản phẩm
Mô tả sản phẩm:
CO-QDD85F4C là một bộ thu biến biến dạng QSFP-DD cho các ứng dụng Ethernet 400Gbps. Nó được thiết kế để sử dụng trong kết nối giữa trung tâm dữ liệu giữa các công tắc, bộ định tuyến, thiết bị lưu trữ vv.cho khoảng cách quang học lên đến 2km qua cáp sợi ruy băng SingleMode (SM).
Giao diện điện bao gồm tám tín hiệu 53.125G (400GAUI-8) được chuyển đổi thành tám kênh / đường dẫn được điều chỉnh PAM4 để vận chuyển tín hiệu Ethernet.Máy phát cũng có thể được đặt trong chế độ 4x100GAUI-2 để cho phép 400G đến 4x 100G cấu hình đột pháCác chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C, theo quy định của QSFP-DD MSA. Giao diện quang học cho máy thu là đầu nối MPO12.
FEC phải được thực hiện bởi máy chủ để đảm bảo hoạt động hệ thống đáng tin cậy. Loại FEC phải được xác định trong IEEE802.3bj, tức là Reed Solomon RS ((544,514).Các thông số quang sẽ cung cấp một tỷ lệ lỗi bit (BER) của 2.4 x 10-4.
Máy thu phát được cung cấp trong hai phiên bản, phù hợp với thông số kỹ thuật giao diện quản lý chung CMIS4.0.
Máy chuyển đổi QSFP-DD phổ quát
Sử dụng ColorOptic kết hợp với hộp mã hóa để cấu hình cho hầu hết các nhà cung cấp
Đối với các liên kết Ethernet 400GBASE-FR4
Khôi phục dữ liệu đồng hồ tích hợp (CDR)
Dấu hiệu điều chỉnh PAM4
Tốc độ dữ liệu được hỗ trợ: 425 Gbit/s
Tối đa 2 km qua Singlemode OS2
Bộ kết nối LC-Duplex
Các yếu tố hình thức | QSFP-DD |
---|---|
CONNECTOR / POLISH | LC-Duplex PC |
Giao diện | Chế độ đơn |
TYPE | FR4 |
Khoảng cách | 2 km |
Phạm vi nhiệt độ | 0°C - 70°C |
Số lượng đường | 4x (Tx/Rx) |
Bandwidth | 425 Gbit/s |
Dải băng thông trên mỗi làn đường | 106.25 Gbit/s |
Quản lý chẩn đoán kỹ thuật số (DDM) | Vâng, được hiệu chỉnh bên trong |
---|---|
Tiêu thụ năng lượng | 12W |
CDR | TX và RX |
SGMII | Không. |
INBUILT FEC | Không. |
PowerBudget (DB) | 4 dB |
Giao thông MIN/MAX mỗi làn đường | -3,3 dBm / 3,5 dBm |
Người nhận MIN/MAX mỗi làn đường | -7,3 dBm / 3,5 dBm (đánh quá tải) |
Độ dài sóng TX (thường) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
Độ dài sóng RX (thông thường) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
---|---|
Laser | EML |
Loại máy thu | Mã PIN |
Phương pháp điều chỉnh | PAM4 |
Hình phạt truyền và phân tán | 3.4 dB |
Tỷ lệ tuyệt chủng | 3.5 dB |
Các giao thức được hỗ trợ | 400G Ethernet |
Bao bì và vận chuyển:
Các mô-đun quang SFP của chúng tôi được đóng gói và vận chuyển cẩn thận để đảm bảo giao hàng an toàn và bảo vệ sản phẩm.
Mỗi mô-đun quang SFP được đóng gói riêng trong một túi chống tĩnh để ngăn ngừa bất kỳ thiệt hại nào do điện tĩnh trong quá trình vận chuyển.Sau đó túi được đặt trong một hộp bìa cứng với vật liệu đệm để bảo vệ mô-đun khỏi bất kỳ tác động bên ngoàiHộp được niêm phong để ngăn không cho bụi hoặc ẩm xâm nhập.
Chúng tôi cung cấp các lựa chọn vận chuyển khác nhau cho khách hàng của chúng tôi, bao gồm vận chuyển hàng không, vận chuyển hàng biển và giao hàng nhanh.Nhóm hậu cần có kinh nghiệm của chúng tôi sẽ cẩn thận chọn phương pháp vận chuyển phù hợp và hiệu quả nhất dựa trên điểm đến và sự khẩn cấp của đơn đặt hàng.
Đối với các đơn đặt hàng quốc tế, chúng tôi đặc biệt cẩn thận trong việc tuân thủ các quy định hải quan và đảm bảo tài liệu thích hợp để giao hàng suôn sẻ và kịp thời.
Khi vận chuyển, chúng tôi sẽ cung cấp cho khách hàng của chúng tôi một số theo dõi để họ có thể theo dõi tình trạng của gói hàng của họ. Chúng tôi cũng cung cấp các lựa chọn bảo hiểm để bảo vệ thêm trong quá trình vận chuyển.
Mục tiêu của chúng tôi là đảm bảo rằng các mô-đun quang SFP của chúng tôi đến đích trong tình trạng hoàn hảo và đúng giờ.
