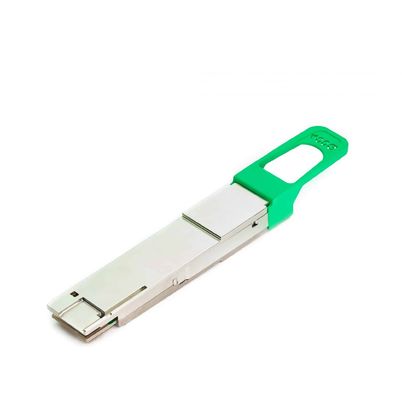

400G QSFP112 FR4 Với CDR kép cho các ứng dụng Ethernet 400Gbps trên MPO-12
Thông tin chi tiết sản phẩm:
| Place of Origin: | China |
| Hàng hiệu: | Color Optic |
| Chứng nhận: | ROHS, CE, FCC |
| Số mô hình: | CO-QDD13F4C |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 2 |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | hộp |
| Thời gian giao hàng: | 5-8 ngày |
| Điều khoản thanh toán: | L/C, T/T |
| Khả năng cung cấp: | 1000 miếng / tháng |
|
Thông tin chi tiết |
|||
| Tốc độ dữ liệu: | 400g | Yếu tố hình thức: | QSFP-DD |
|---|---|---|---|
| Tên sản phẩm: | 400G QSFP112 FR4 | điều chế: | PAM4 |
| Loại máy phát: | VCSEL | bước sóng: | 1310nm |
| Ứng dụng: | Mạng Ethernet | loại trình kết nối: | MPO-12 |
| Làm nổi bật: | Ứng dụng Ethernet 400G QSFP112 FR4,400G QSFP112 FR4 với CDR kép |
||
Mô tả sản phẩm
Mô tả sản phẩm:
CO-QDD13F4C là một bộ thu biến yếu tố hình thức QSFP-DD cho các ứng dụng Ethernet 400Gbps. Nó được thiết kế để sử dụng trong kết nối giữa trung tâm dữ liệu giữa các công tắc, bộ định tuyến, thiết bị lưu trữ vv.cho khoảng cách quang học lên đến 2km qua cáp sợi ruy băng SingleMode (SM).
Giao diện điện bao gồm tám tín hiệu 53.125G (400GAUI-8) được chuyển đổi thành tám kênh / đường dẫn được điều chỉnh PAM4 để vận chuyển tín hiệu Ethernet.Máy phát cũng có thể được đặt trong chế độ 4x100GAUI-2 để cho phép 400G đến 4x 100G cấu hình đột pháCác chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C, theo quy định của QSFP-DD MSA. Giao diện quang học cho máy thu là đầu nối MPO12.
FEC phải được thực hiện bởi máy chủ để đảm bảo hoạt động hệ thống đáng tin cậy. Loại FEC phải được xác định trong IEEE802.3bj, tức là Reed Solomon RS ((544,514).Các thông số quang sẽ cung cấp một tỷ lệ lỗi bit (BER) của 2.4 x 10-4.
Máy thu phát được cung cấp trong hai phiên bản, phù hợp với thông số kỹ thuật giao diện quản lý chung CMIS4.0.
Thông số kỹ thuật
- QSFP-DD với đầu nối MPO-12 APC
- 4x PAM4 đường CWDM điều chỉnh; 1271nm, 1291nm, 1311nm và 1331nm
- Phù hợp với 400GBase-FR4 MSA
- Phù hợp với giao diện quản lý CMIS4.0
- Tối đa khoảng cách 2km, ngân sách năng lượng 4dB
- Tiêu thụ năng lượng dưới 10W
- Điều kiện hoạt động nhiệt độ C (0°C đến +70°C)
Các thông số kỹ thuật:
| Các yếu tố hình thức | QSFP112 |
|---|---|
| CONNECTOR / POLISH | LC-Duplex PC |
| Giao diện | Chế độ đơn |
| TYPE | FR4 |
| Khoảng cách | 2 km |
| Phạm vi nhiệt độ | 0°C - 70°C |
| Số lượng đường | 4x (Tx/Rx) |
| Bandwidth | 425 Gbit/s |
| Dải băng thông trên mỗi làn đường | 106.25 Gbit/s |
| Quản lý chẩn đoán kỹ thuật số (DDM) | Vâng, được hiệu chỉnh bên trong |
|---|---|
| Tiêu thụ năng lượng | 10W |
| CDR | TX và RX |
| SGMII | Không. |
| INBUILT FEC | Vâng. |
| PowerBudget (DB) | 4 dB |
| Giao thông MIN/MAX mỗi làn đường | -3.2 dBm / 4.4 dBm |
| Người nhận MIN/MAX mỗi làn đường | -7,2 dBm / 4,4 dBm (đánh quá tải) |
| Độ dài sóng TX (thường) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Độ dài sóng RX (thông thường) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| Laser | EML |
| Loại máy thu | Mã PIN |
| Phương pháp điều chỉnh | PAM4 |
| Hình phạt truyền và phân tán | 3.4 dB |
| Tỷ lệ tuyệt chủng | 3.5 dB |
| Các giao thức được hỗ trợ | 400G Ethernet |
Ứng dụng:
Bao bì và vận chuyển:
SFP Optical Module được đóng gói cẩn thận và vận chuyển để đảm bảo giao hàng an toàn cho khách hàng của chúng tôi.
SFP Optical Module được đóng gói trong một hộp chắc chắn, chống tĩnh để bảo vệ nó khỏi bất kỳ thiệt hại tiềm tàng trong quá trình vận chuyển.và thông số kỹ thuật để dễ dàng xác định.
Bên trong hộp, SFP Optical Module được bảo vệ thêm bằng một lớp bọc bong bóng hoặc ốp bọt để ngăn chặn bất kỳ chuyển động hoặc va chạm nào trong quá trình vận chuyển.
Chúng tôi cung cấp các tùy chọn vận chuyển khác nhau để đáp ứng nhu cầu của khách hàng và đảm bảo giao hàng kịp thời của SFP Optical Module.
SFP Optical Module có thể được vận chuyển qua không khí, biển hoặc đất dựa trên điểm đến và sự khẩn cấp của đơn đặt hàng. Chúng tôi làm việc với các hãng vận chuyển có uy tín để đảm bảo giao hàng đáng tin cậy và hiệu quả.
Đối với các chuyến hàng quốc tế, chúng tôi đặc biệt cẩn thận để tuân thủ tất cả các quy định hải quan để tránh bất kỳ sự chậm trễ hoặc vấn đề.
Một khi SFP Optical Module được vận chuyển, chúng tôi cung cấp cho khách hàng của chúng tôi một số theo dõi để họ có thể theo dõi tiến độ giao hàng của họ.
Mục tiêu của chúng tôi là cung cấp cho khách hàng của chúng tôi một trải nghiệm vận chuyển an toàn và an toàn cho SFP Optical Module của họ.
