12 lõi Microduct Không khí thổi một chế độ cáp sợi quang
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | Sumitomo |
| Chứng nhận: | ROHS, CE, |
| Số mô hình: | GCYFY-12F |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 2 |
|---|---|
| Giá bán: | negotiable |
| chi tiết đóng gói: | Trống cáp |
| Thời gian giao hàng: | 8 ngày |
| Điều khoản thanh toán: | L/C, T/T, Western Union |
| Khả năng cung cấp: | 5000 km/tuần |
|
Thông tin chi tiết |
|||
| loại cáp: | Vòng/Ruy băng | Nom. Nôm. Diameter Đường kính: | 4,8mm |
|---|---|---|---|
| Loại sợi: | Loại chế độ đơn ITU-T G.652.D | Đánh dấu vỏ cáp: | In trung tính JFOPT hoặc tùy chỉnh |
| Cable Bend: | 20 x Cable Dia. | Nhiệt độ hoạt động: | -10°C – +70°C |
| nhiệt độ lưu trữ: | -40℃~+85℃ | ||
| Làm nổi bật: | 12 lõi cáp sợi quang,Cáp sợi quang đơn chế độ,Cáp sợi quang vi mô |
||
Mô tả sản phẩm
1. Đại tướng
1.1 Thông số kỹ thuật bao gồm cấu trúc và tính chất của cáp sợi quang.
1.2Nó được thiết kế để được cài đặt nhanh chóng bằng cách thổi trong micro-ducts.
1.3 Sợi quang được sử dụng trong cáp cũng tuân thủ quy định của ITU-T Rec. G.652D.
1.4 Cáp thường đáp ứng bất kỳ khuyến nghị ITU-T liên quan mới nhất hoặc tốt hơn.
1.5 Sợi một chế độ phải hoạt động ở 1310nm và 1550nm.
1.6 Cáp có thể hoạt động trong 25 năm mà không bị hỏng đáng kể.
2. Sợi quang trong cáp
2.1 Xây dựng
| Sợi | Loại | Loại chế độ đơn ITU-T G.652D |
| Vật liệu | Ge doped silic nóng chảy | |
|
Chiều kính trường chế độ
|
1310 nm | 9.2±0.4 μm |
| 1550 nm | 10.4 ± 0,8 μm | |
| Lỗi đồng tâm lõi | ≤ 0,6μm | |
| Chiều kính lớp phủ | 125±1μm | |
| Không hình tròn lớp phủ | ≤1,0% | |
| Lớp phủ | Vật liệu | Acrylate có khả năng khắc phục tia UV |
| đường kính | 250±15μm (màu) | |
| Kiểm tra chống sợi | 0.69 GPa (1,0%, 100kpsi) theo thử nghiệm chống sợi quang theo IEC 60793-1-B1 | |
2.2 Đặc điểm quang học
| Sự suy giảm | 1310 nm | ≤ 0,36 dB/km | |
| 1550 nm | ≤ 0,22 dB/km | ||
| Độ dài sóng phân tán bằng không | 1300~1324 nm | ||
| Độ dốc phân tán bằng không | ≤ 0,092ps/nm2/km) | ||
| Độ dài sóng cắt cáp (λcc) | ≤ 1260nm | ||
|
Chế độ phân cực Phân tán (PMD) & PMDQ (M=20,Q=0,01%) |
≤0,2 ps/km1/2 | ||
|
Sự suy giảm Macrobend (10 vòng, bán kính 30mm) |
1550 nm | ≤0,1 dB | |
| 1625 nm | ≤ 0,1dB | ||
3.Cáp quang

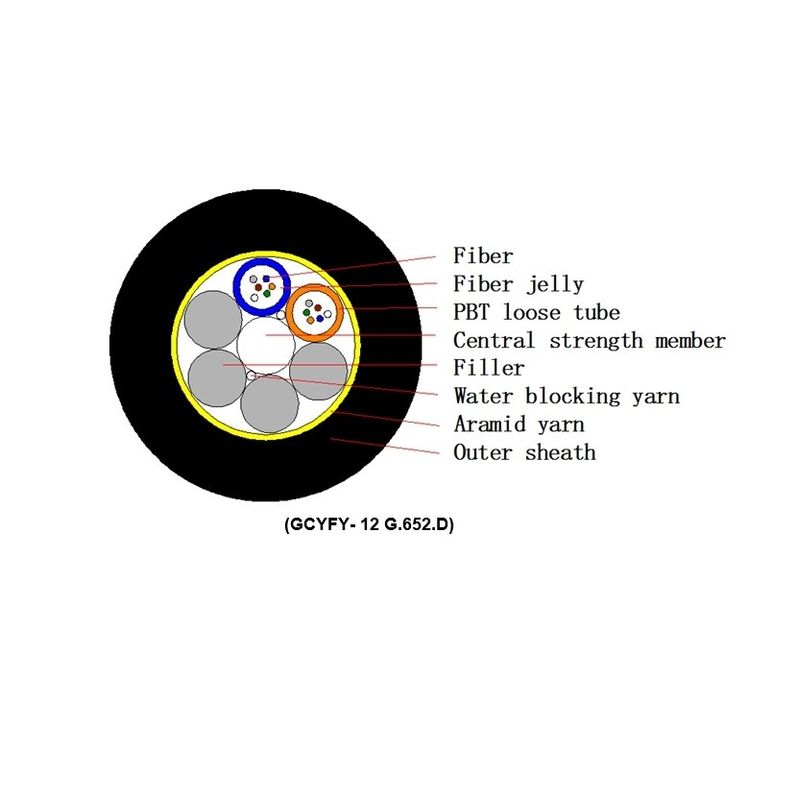

3.1 Xây dựng
| Loại cáp | GCYFY | |
| Sợi | Xây dựng | Tham khảo 3.1 |
| Thành viên lực lượng trung tâm | Vật liệu | FRP hoặc FRP có lớp phủ PE |
| Bơm | Vật liệu | PBT |
| Đặt chất liệu hợp chất | Thịt kẹo sợi | |
| Bộ lấp | Vật liệu | PE |
| Thành viên ngăn nước | Vật liệu | Vải ngăn nước |
|
ThêmThành viên lực lượng (Nếu cần thiết) |
Vật liệu | Vải Aramid |
| Vỏ bên ngoài | Vật liệu | Polyethylene mật độ cao màu đen (Với bảo vệ tia UV) |
| Độ dày | Số 0.4 mm | |
3.1.1 Đường trục ống đệm, kích thước cáp và trọng lượng
|
Sợi đếm |
Số sợi mỗi ống |
Số lượng ống / chất lấp |
Đường kính (mm) |
Atrọng lượng pprox (kg/km) |
| 6 | 6 | 1/5 | 4.8 | 20 |
| 12 | 6 | 2/4 | 4.8 | 20 |
| 24 | 6 | 4/2 | 4.8 | 20 |
| 36 | 6 | 6/0 | 4.8 | 20 |
| 48 | 8 | 6/0 | 5.1 | 20 |
| 60 | 12 | "Hãy tin cậy nơi Đức Chúa Trời", 1/15 | 5.7 | 30 |
| 72 | 12 | 6/0 | 5.7 | 30 |
| 84 | 12 | 7/0 | 6.1 | 35 |
| 96 | 12 | 8/0 | 6.5 | 40 |
| 144 | 12 | 12/0 | 8.1 | 55 |
3.2 Định danh
Mã màu cho sợi và ống
| Không, không. | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | Slate | Màu trắng |
| Không, không. | 7 | 8 | 9 | 10 | 11 | 12 |
| Màu sắc | Màu đỏ | Màu đen | Màu vàng | Violeta | Hoa hồng | Aqua |
4Đặc điểm của cáp sợi quang
| Điểm | Điều kiện thử nghiệm | Thông số kỹ thuậtở 1550nm |
|
Khả năng kéo Sức mạnh |
IEC 60794-1-2-E1 Trọng lượng: 0,5G ((G: Trọng lượng cáp 1km) Thời gian: 10 phút |
Thay đổi suy giảm ≤ 0,1 dB Không bị hư hại trên sợi và vỏ |
|
Lặp lại Xếp |
IEC 60794-1-2-E6 bán kính uốn cong: 20 * đường dây. Trọng lượng: 25N Số chu kỳ: 25 |
Thay đổi suy giảm ≤ 0,1 dB Không bị hư hại trên sợi và vỏ |
| Chết tiệt |
IEC 60794-1-2-E3 Trọng lượng tối đa: 450 N/100 mm Thời gian: 1 phút |
Thay đổi suy giảm ≤ 0,1 dB Không bị hư hại trên sợi và vỏ |
| Xúc xoắn |
IEC 60794-1-2-E7 Chiều dài: 1 m Trọng lượng: 40N góc: ± 180° Số chu kỳ: 5 |
Thay đổi suy giảm ≤ 0,1 dB Không bị hư hại trên sợi và vỏ |
| Cable Bend |
IEC 60794-1-2-E11 Xanh nón: 20′ Cable Dia. Lần quay: 10 Số chu kỳ: 5 |
Sự thay đổi suy giảm 0.1 dB Không có khiếm khuyết trên sợi và vỏ |
| Xét nghiệm nhỏ giọt |
IEC-794-1-2-E14 Chiều dài mẫu: 30 cm Nhiệt độ: 70°C Thời gian: 24 giờ |
Không có nước nhỏ giọt chứa |
|
Nhiệt độ Đi xe đạp |
IEC 60794-1-2-F1 Nhiệt độ: -10°C ∼ +70°C Số chu kỳ: 2 Thời gian: 12h/bước |
Thay đổi suy giảm ≤ 0,15 dB/km Không bị hư hại trên sợi và vỏ |
| Thâm nhập nước |
IEC 60794-1-2-F5B Thời gian: 24 giờ Chiều dài mẫu: 3M Độ cao nước: 1m |
Không rò rỉ nước |
5. Cáp vỏ đánh dấu
Nhãn dài và nhận dạng được in trên vỏ mỗi khoảng thời gian một mét màu trắng.Nội dung của nhãn vỏ là như sau::
- xxx: Tên của nhà sản xuất
- GCYFY: Loại cáp
- ** F: Số lượng chất xơ
- G.652D: Loại sợi
- 20**: Năm sản xuất
- ****M: Biểu tượng chiều dài
※ Nhãn lớp vỏ có thể được thay đổi theo yêu cầu của khách hàng.
6Bao bì và vận chuyển
6.1 Cáp trống và chiều dài trống.
Đàn trống cáp là trống bằng gỗ, đường kính của thùng không được nhỏ hơn 25 lần đường kính bên ngoài của cáp.
Chiều dài trống tiêu chuẩn:4000m/đàn trống (hoặc theo yêu cầu của khách hàng)
7.2 Hướng quay của bảng màu được thể hiện bằng cách làm cho các đầu xoắn và chống theo chiều kim đồng hồ bằng băng dán màu đỏ và màu xanh lá cây tương ứng
